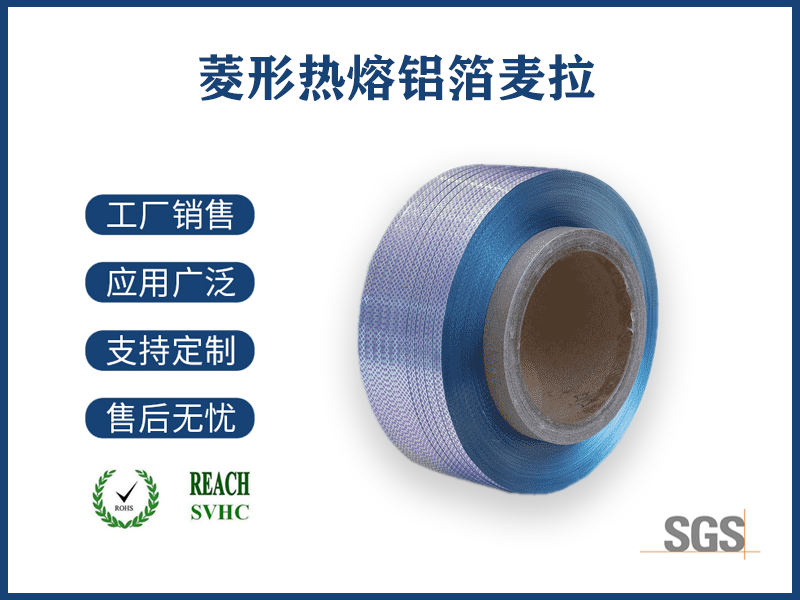

高速傳輸線菱形鋁箔是對鋁箔屏蔽層的特殊結構設計（如菱形交叉編織、菱形壓紋或菱形重疊繞包）的描述。結合高速信號傳輸需求，其是一種優化高頻屏蔽效能和柔韌性的鋁箔排列方式：

一、結構與原理

1. 菱形交叉編織鋁箔：

o  鋁箔帶材以菱形網格交叉編織（類似銅網編織屏蔽），形成均勻的導電網絡。

o   優勢：提升高頻屏蔽效能（>5GHz），增強抗彎曲疲勞性。

2. 菱形壓紋鋁箔：

o  鋁箔表面壓印菱形凹凸紋路，增加表面積和電磁波反射路徑。

o  優勢：通過多次反射衰減高頻干擾，同時保持輕量化。

3. 菱形重疊繞包：

o  鋁箔麥拉帶以菱形角度（非傳統螺旋）繞包電纜，重疊區形成菱形圖案。

o  優勢：減少繞包縫隙，提升屏蔽連續性（尤其適合高頻差分信號線）。

二、核心功能與優勢

三、應用場景

• 超高頻通信：
       5G毫米波天線饋線、400G光模塊內部跳線、衛星Ka波段傳輸線。

• 高速數字傳輸：
       PCIe 6.0連接線、Thunderbolt      4/USB4數據線、DDR5內存屏蔽層。

• 柔性電子：
       折疊屏手機FPC屏蔽層、柔性傳感器線路。

• 航空航天：
       星載設備高速數據總線（需抗輻射+高頻屏蔽）。

四、與傳統鋁箔屏蔽的對比

五、制造與工藝難點

2. 精密成型技術：

o  菱形壓紋需高精度模具，確保紋路深度一致性（±2μm以內）。

o  交叉編織鋁箔需控制編織密度（如80%-95%覆蓋率）。

3. 材料兼容性：

o  壓紋可能降低鋁箔延展性，需采用退火鋁箔或復合高分子涂層。

o  菱形繞包要求PET基材具有高抗拉強度（防止繞包時撕裂）。

4. 接地設計：

o  菱形編織鋁箔需通過導電環扣多點接地，避免高頻“趨膚效應”導致邊緣漏波。

o  壓紋鋁箔推薦搭配全包裹金屬護套，確保360°屏蔽接觸。

六、選型建議

• 優先選擇菱形鋁箔的場景：

1.    10GHz以上超高頻信號傳輸。

2.    高柔性、高彎折壽命需求（如折疊設備內部線纜）。

3.    對信號完整性要求嚴苛的高速數字鏈路（如56Gbps PAM4信號）。

• 替代方案：

o  若成本敏感，可采用“平紋鋁箔+導電聚合物涂層”折中方案。

o  超高頻場景可升級為“菱形鋁箔+鍍銀銅網”復合屏蔽。

總結

“高速傳輸線菱形鋁箔”可能代表一種針對高頻與柔韌性優化的屏蔽結構創新，通過菱形幾何設計改善電磁波反射路徑、應力分布及阻抗連續性，從而滿足5G、AI計算、柔性電子等前沿領域?qū)Ω咚傩盘?hào)傳輸?shù)臉O致需求。盡管其工藝復雜度和成本較高，但在10GHz+超高頻、高動態彎折場景中具有不可替代性。設計時需重點解決精密成型、接地可靠性及成本控制三大挑戰。
