<big id="joax7"></big> 本產品是將已分條的鋁箔麥拉帶與較寬的聚酯薄膜（PET）經精密二次復合工藝制成的特殊結構鋁塑復合帶。產品中心部分為鋁箔麥拉復合結構（鋁箔+PET），兩側延伸出較寬的聚酯薄膜“翅膀”，形成獨特的展翅結構。這種設計兼具鋁箔優異的電磁屏蔽性和PET薄膜良好的電氣絕緣性、柔韌性，同時側邊延伸的薄膜提供了可靠的絕緣密閉效果。
| 1. 產品概述 Product Overview | ||||

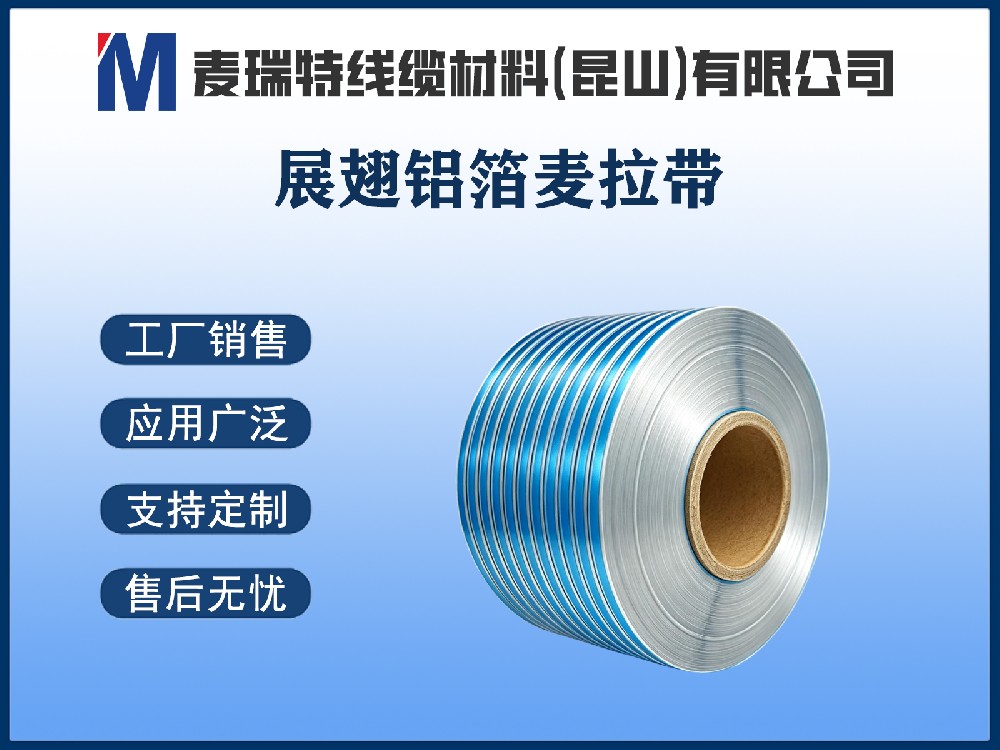

| 產品名稱：展翅鋁箔麥拉帶（蝶翼鋁箔麥拉帶） | ||||
| 英文名稱：Extended-wing Aluminum Foil Mylar Tape / Butterfly Aluminum Foil Mylar Tape | ||||
| 材質結構：鋁箔 (Al) + 聚酯薄膜 (PET) + 聚酯薄膜 (PET) | ||||
| 結構形式：三層非對稱復合結構（鋁箔麥拉帶與較寬麥拉膜二次復合） | ||||
| 描述：本產品是將已分條的鋁箔麥拉帶與較寬的聚酯薄膜（PET）經精密二次復合工藝制成的特殊結構鋁塑復合帶。產品中心部分為鋁箔麥拉復合結構（鋁箔+PET），兩側延伸出較寬的聚酯薄膜“翅膀”，形成獨特的展翅結構。這種設計兼具鋁箔優異的電磁屏蔽性和PET薄膜良好的電氣絕緣性、柔韌性，同時側邊延伸的薄膜提供了可靠的絕緣密閉效果。 | ||||
| 主要功能：用于高頻線纜的電磁屏蔽層，特別適用于需要外披覆絕緣的干擾屏蔽場合，側邊延伸的薄膜提供可靠的絕緣密閉效果?？梢淮卫@包成型替代傳統鋁箔麥拉與聚酯帶分兩次繞包的工藝，大幅減少操作工序，降低不良率。 | ||||
| 2. 主要應用領域 Main Application Areas | ||||
| 高頻線材：DVI、HDMI、DP、RGB等高頻線材的必需材料 | ||||
| 對絞線/復合線：多導體線材的干擾遮蔽，如控制線材、計算機用線及信號傳輸線材 | ||||
| 通信電纜：高頻通信、電子等電線電纜之EMI屏蔽包材 | ||||
| 3. 規格與物理機械性能 Specifications & Physical/Mechanical Properties | ||||
| 性能指標 | 規格值/要求 | |||
| 總厚度 (μm) | 37 | 40 | 39 | 42 |
| 鋁箔厚度 (μm) | 7 | 7 | 9 | 9 |
| 麥拉厚度1 (μm) | 12 | 12 | 12 | 12 |
| 麥拉厚度2 (μm) | 12 | 15 | 12 | 15 |
| 寬度規格 (mm) | 6+9 | 8+11 | 8+11 | 10+14 |
| 伸長率 (%) | ≥35 | ≥35 | ≥35 | ≥35 |
| 抗張強度 (MPa) ≥ | 73.5 | 73.5 | 73.5 | 73.5 |
| 基重 (g/m2) | 63±6 | 63±6 | 80±8 | 80±8 |
| 電阻 (Ω·μ·m) ≤ | 3800 | 5000 | 3800 | 5000 |
| *注：寬度規格中“6+9mm”表示鋁箔部分寬度6mm，延伸麥拉部分寬度9mm。其他規格依此類推。* | ||||
| 4. 電氣與屏蔽性能 Electrical & Shielding Performance | ||||
| 性能指標 | 規格值/要求 | |||
| 表面電阻 (Ω/sq) | ≤ 0.1 | |||
| 屏蔽效能 (dB) | ≥ 70（1-100MHz范圍內） | |||
| 5. 通用性能 General Properties | ||||
| 性能指標 | 規格值/要求 | 備注 | ||
| 耐溫性 | -40°C ~ +150°C | 長期使用溫度 | ||
| 耐化學性 | 良好 | 耐大多數溶劑、油脂、弱酸弱堿 | ||
| 防潮性 | 優異 | 鋁箔層提供100%水汽阻隔 | ||
| 6. 其他特性 Other Characteristics | ||||
| 外觀：中心鋁箔部分平整光潔，兩側麥拉膜透明均勻，無雜質、孔洞或機械損傷。 | ||||
| 顏色：鋁本色/藍色/銀色（標準）；可定制紅色、綠色、金色、淺藍色、紫紅色等顏色。 | ||||
| 柔韌性：良好，適用于高速繞包加工。 | ||||
| 工藝優勢：可一次繞包成型，替代傳統鋁箔麥拉與聚酯帶分兩次繞包的工藝，大幅減少操作工序，降低約20%的不良率。 | ||||
| 7. 包裝與儲存 Packaging & Storage | ||||
| 包裝形式：卷裝，內襯防潮塑料袋密封，外用紙箱固定。 | ||||
| 卷芯內徑：76 ± 1 mm 或 52 ± 1 mm（可定制），最大外徑：≤ 600 mm。 | ||||
| 鋁箔面光潔、平整，無針孔、裂紋、污漬； | ||||
| PET面透明或半透明，均勻光滑 | ||||
| 標識：注明產品名稱、規格、顏色、寬度、長度、批號、生產日期及廠家信息。 | ||||
| 儲存條件：應儲存在陰涼、干燥、清潔的庫房內，避免陽光直射及與化學品接觸。 | ||||
| 保質期：自生產之日起12個月。 | ||||
