<big id="joax7"></big> 本產品是以高純度電纜紙為基材，經機械皺紋加工獲得良好的伸長率和柔韌性后，再通過碳黑、石墨或半導電涂層/浸漬處理制成。產品屬于體積型半導體皺紋紙，半導體材料在造紙或處理過程中緊密附著于紙漿纖維上，附著力強，電阻均勻，從根本上消除了表面型半導體材料涂敷不均勻、涂層易脫落、電阻特性不穩定的缺點。產品具有起皺規律、無雜質、邊緣整齊、厚度均勻的特點。
| 1. 產品概述 Product Overview | ||||

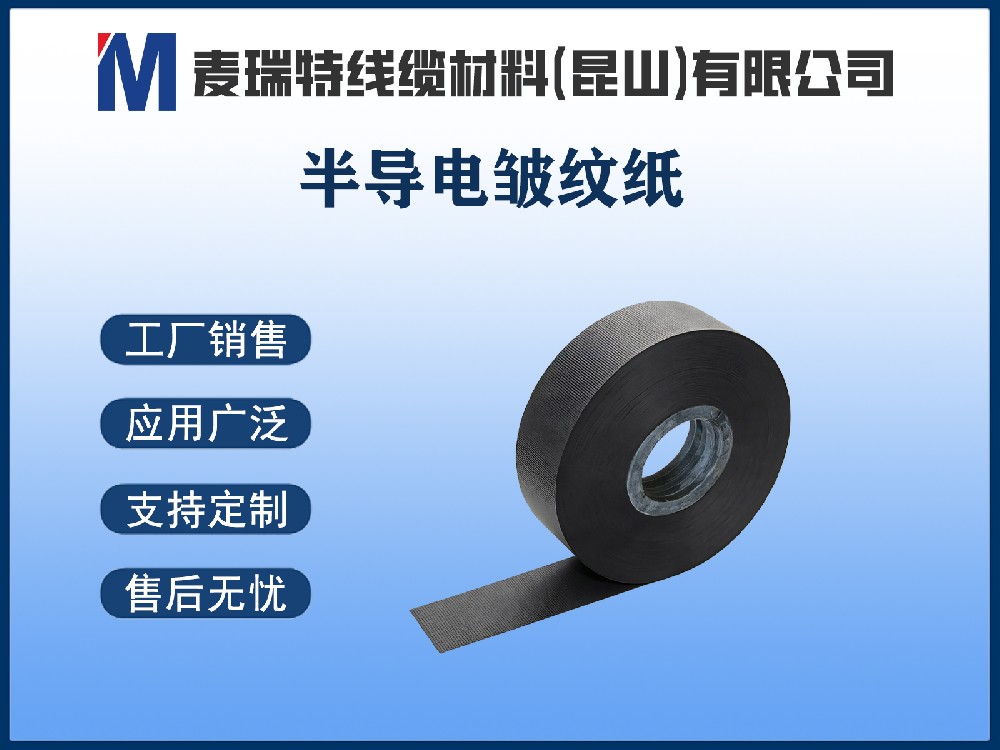

| 產品名稱：半導電皺紋紙（半導體皺紋紙） | ||||
| 英文名稱：Semi-conductive Crepe Paper / Semiconducting Crepe Paper | ||||
| 材質：高純度電纜紙基材 + 半導電碳黑/石墨涂層/浸漬處理 | ||||
| 工藝：皺紋加工 + 半導電涂布/浸漬處理 | ||||
| 描述：本產品是以高純度電纜紙為基材，經機械皺紋加工獲得良好的伸長率和柔韌性后，再通過碳黑、石墨或半導電涂層/浸漬處理制成。產品屬于體積型半導體皺紋紙，半導體材料在造紙或處理過程中緊密附著于紙漿纖維上，附著力強，電阻均勻，從根本上消除了表面型半導體材料涂敷不均勻、涂層易脫落、電阻特性不穩定的缺點。產品具有起皺規律、無雜質、邊緣整齊、厚度均勻的特點。 | ||||
| 主要功能：用于高壓電纜、變壓器、互感器等高壓電氣設備的電場均勻、靜電屏蔽、應力緩解，減少局部放電。在電纜結構中，半導電皺紋紙通常繞包在絕緣層外作為屏蔽層，其兩端分別與電纜線芯絕緣屏蔽層連接，實現均勻電場分布。 | ||||
| 執行標準：符合 GB/T 7971-2007《半導電電纜紙》、IEC 60554-3-1及 JB/T 10441 相關標準要求。 | ||||
| 2. 主要應用領域 Main Application Areas | ||||
| 超高壓電力電纜：充油電纜、交聯電纜的導體屏蔽層和絕緣屏蔽層 | ||||
| 變壓器：變壓器繞組絕緣、引線絕緣、電場控制 | ||||
| 互感器：電流互感器（CT）、電壓互感器（PT）的絕緣部件 | ||||
| 高壓開關柜：750kV以下高壓開關柜的局部放電控制 | ||||
| 電抗器/高壓套管：絕緣與電場控制 | ||||
| 電纜接頭/終端：充油電纜直通接頭和終端頭的絕緣屏蔽繞包 | ||||
| 3. 規格與物理機械性能 Specifications & Physical/Mechanical Properties | ||||
| 基材厚度 (mm) | 皺紋后厚度 (mm) | 克重 (g/m2) | 抗張強度 (KN/m) | 伸長率 (%) |
| 0.05 | 0.35 ± 0.05 | 60 ± 10 | ≥ 2.5 | ≥ 25 |
| 0.08 | 0.48 ± 0.08 | 80 ± 12 | ≥ 2.5 | ≥ 25 |
| 0.13 | 0.60 ± 0.10 | 115 ± 15 | ≥ 2.5 | ≥ 25 |
| 0.16 | 0.35 ± 0.05 | 145 ± 18 | ≥ 2.5 | ≥ 25 |
| 注1：皺紋后厚度為起皺加工后的成品厚度，不同廠家工藝略有差異。 | ||||
| 注2：耐拉力僅針對基紙0.16mm規格（B-16型），基紙耐拉力≥80N，起皺后≥60N。 | ||||
| 4. 電氣性能 Electrical Performance | ||||
| 性能指標 | 單位 | 規格值/要求 | 備注 | |
| 表面電阻率 | Ω/sq | 103 ~ 10? | 可根據需求定制 | |
| 體積電阻率 | Ω·cm | 103 ~ 10? | IEC 60554-3-1要求 | |
| 體積電阻率（典型） | Ω·cm | 10? ~ 10?（20°C） | — | |
| 電阻值（100mm間距） | KΩ | 40 ± 10（展平）/ 20 ± 10（起皺） | — | |
| 電阻值（干燥狀態） | KΩ | 6 ~ 20 | 5mm平面電極，100mm間距 | |
| 介電強度 | kV/mm | ≥ 8 | — | |
| 介損角正切值 | — | ≤ 0.01（50Hz） | — | |
| 局部放電量 | pC | ≤ 5（互感器用） | JB/T 8150標準 | |
| 耐熱等級 | °C | 105（A級）/ 120（E級） | — | |
| 5. 化學性能 Chemical Properties | ||||
| 性能指標 | 規格值/要求 | 備注 | ||
| 長期使用溫度 | -40°C ~ +105°C（A級）/ +120°C（E級） | — | ||
| 煤油氣相干燥 | 140°C不分層 | — | ||
| 電阻率溫度系數 | ≤ 0.02/℃（-40°C ~ 120°C） | — | ||
| 電阻率變化率 | ≤ ±20%（-40°C ~ 120°C） | — | ||
| 吸油性 | 良好的油浸性能 | — | ||
| 油浸擊穿電壓衰減率 | ≤ 10% | — | ||
| 耐化學性 | 良好 | 耐變壓器油、絕緣油 | ||
| 防潮性 | 良好 | 建議干燥環境儲存 | ||
| 6. 其他特性 Other Characteristics | ||||
| 外觀： | ||||
| 顏色：黑色/深灰色（標準） | ||||
| 表面：起皺有規律，無雜質、小孔、水印、油污 | ||||
| 邊緣整齊，切邊平整，無缺口 | ||||
| 厚度均勻，紙盤卷繞緊密不松動 | ||||
| 特性優勢： | ||||
| 體積型半導體：導電材料緊密附著于纖維，附著力強，電阻均勻，不脫落 | ||||
| 電場均勻：有效均勻電場分布，減少局部放電 | ||||
| 柔韌性優異：皺紋結構提供優良伸長率，適合緊密繞包 | ||||
| 耐熱性好：E級（120°C）耐熱等級，140°C煤油氣相干燥后不分層 | ||||
| 油浸性能優良：適用于油浸式變壓器和充油電纜 | ||||
| 重量輕：可降低產品成本 | ||||
| 7. 包裝與儲存 Packaging & Storage | ||||
| 包裝形式：卷裝，內襯防潮塑料袋密封，外用紙箱或編織袋固定。 | ||||
| 卷芯內徑：76 ± 1 mm 或 52 ± 1 mm（可定制）；最大外徑：≤ 600 mm。 | ||||
| 卷帶寬度：可根據客戶要求分切，最小寬度10mm，公差 ±0.5 mm。 | ||||
| 標識：每卷產品注明產品名稱、型號、規格（厚度×寬度）、批號、生產日期、制造商名稱。 | ||||
| 儲存條件：應儲存在陰涼、干燥、清潔的庫房?jī)?nèi)，避免陽光直射及與化學品接觸，遠離火源。 | ||||
| 保質期：自生產之日起12個月 。 | ||||
