<big id="joax7"></big> 本產品是由高導電性銅箔與高性能聚酯薄膜（PET）通過精密熱壓復合工藝制成的金屬化復合帶。它集成了銅優異的導電性、電磁屏蔽性與PET薄膜卓越的電氣絕緣性、機械強度和柔韌性。是一種用于電磁屏蔽（EMI）和信號傳輸?shù)睦硐氩牧稀?/p>
| 1. 產品概述 Product Overview | ||||||||||||

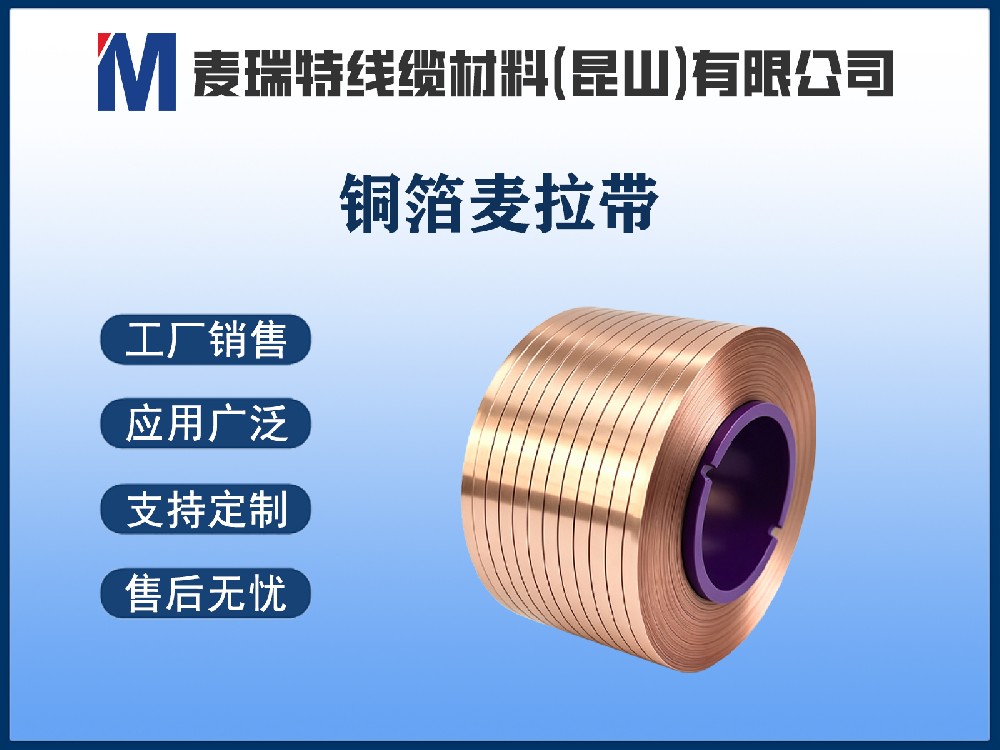

| 產品名稱：銅箔麥拉帶 / 聚酯薄膜覆銅帶 | ||||||||||||
| 英文名稱：Copper Foil Mylar Tape / Copper Laminated PET Tape | ||||||||||||
| 材質結構：電解/壓延銅箔 (Cu) + 聚酯薄膜 (PET) | ||||||||||||
| 結構形式：兩層復合結構（Cu/PET） | ||||||||||||
| 描述：本產品是由高導電性銅箔與高性能聚酯薄膜（PET）通過精密熱壓復合工藝制成的金屬化復合帶。它集成了銅優異的導電性、電磁屏蔽性與PET薄膜卓越的電氣絕緣性、機械強度和柔韌性。是一種用于電磁屏蔽（EMI）和信號傳輸?shù)睦硐氩牧稀?/td> | ||||||||||||
| 主要功能：用于電纜的電磁屏蔽層、敏感電子線路的包裹屏蔽、柔性線路板（FPC）的導線及屏蔽層，以及需要接地和屏蔽的電子元器件。 | ||||||||||||
| 2. 主要應用領域 Main Application Areas | ||||||||||||
| 各類屏蔽電纜：高速數據線、同軸電纜、工業總線電纜 | ||||||||||||
| 線束總成：汽車線束、設備線束的屏蔽包裹 | ||||||||||||
| 變壓器屏蔽包裹：高頻變壓器、開關電源屏蔽 | ||||||||||||
| 電子設備EMI屏蔽：手機、電腦、平板等內部電磁屏蔽 | ||||||||||||
| 柔性印刷電路板（FPC）：導線層及屏蔽層 | ||||||||||||
| 射頻元件：RF連接線、天線饋線屏蔽 | ||||||||||||
| 3. 規格與物理機械性能 Specifications & Physical/Mechanical Properties | ||||||||||||
| 性能指標 | 規格值/要求 | |||||||||||
| 總厚度(μm) | 12 | 14 | 16 | 20 | 25 | 30 | 33 | 35 | 40 | 45 | 50 | 103 |
| 銅箔厚度(μm) | 4 | 4 | 6 | 6 | 9 | 15 | 18 | 20 | 18 | 20 | 25 | 25 |
| PET厚度(μm) | 6 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 20 | 23 | 23 | 75 |
| 伸長率(±10%) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 抗張強度(MPa) | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 | ≥ 80 |
| 基重(g/m2) | 49±5 | 55±6 | 64±6 | 78±8 | 85±9 | 91±9 | 95±10 | 98±10 | 107±11 | 116±12 | 124±12 | 225±20 |
| 剝離強度(N/cm) ≥ | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| 注：總厚度 = 銅箔厚度 + PET厚度?；匕淬~密度8.9 g/cm3、PET密度1.4 g/cm3計算。銅箔可做雙面，其他厚度組合可接受定制。 | ||||||||||||
| 4. 電氣與屏蔽性能 Electrical & Shielding Performance | ||||||||||||
| 性能指標 | 規格值/要求 | |||||||||||
| 表面電阻(Ω/sq) | ≤ 0.02 | |||||||||||
| 體積電阻率(Ω·cm) | ≤ 1.7 × 10?? | |||||||||||
| 電磁屏蔽效能(dB) | ≥ 70（30MHz-1.5GHz） | |||||||||||
| 介電強度（PET層） | ≥ 100 kV/mm | |||||||||||
| 5. 通用性能 General Properties | ||||||||||||
| 性能指標 | 規格值/要求 | 備注 | ||||||||||
| 耐溫性 | -40°C ~ +105°C | PET層限制，短期可達+125°C | ||||||||||
| 耐化學性 | 良好 | PET耐大多數溶劑和弱酸堿 | ||||||||||
| 防潮性 | 優異 | PET層提供良好防潮 | ||||||||||
| 阻燃性 | UL94 V-0 | 可定制更高阻燃等級 | ||||||||||
| 注：銅層需注意防氧化防腐蝕。 | ||||||||||||
| 6. 其他特性 Other Characteristics | ||||||||||||
| 外觀：銅面光亮、平整，無針孔、裂紋、污漬；PET面透明或半透明，均勻光滑。 | ||||||||||||
| 顏色：銅箔面銅本色；PET面透明（標準），可定制藍色、綠色等顏色。 | ||||||||||||
| 柔韌性：極佳，適用于需要動態彎曲的線纜和FPC。 | ||||||||||||
| 加工性：可進行沖壓、彎折、焊接等二次加工。 | ||||||||||||
| 復合牢度：銅箔與PET層間結合牢固，無分層現象。 | ||||||||||||
| 7. 包裝與儲存 Packaging & Storage | ||||||||||||
| 包裝形式：卷裝，內襯防潮塑料袋密封，外用紙箱或纏繞膜固定。 | ||||||||||||
| 卷芯內徑：76 ± 1 mm 或 52 ± 1 mm（可定制），最大外徑：≤ 600 mm。 | ||||||||||||
| 卷帶寬度：可根據客戶要求分切，最小寬度2mm，公差 ±0.1 mm。 | ||||||||||||
| 標準長度：1000m ~ 4000m/卷（可定制）。 | ||||||||||||
| 標識：注明產品名稱、規格（銅厚+PET+總厚）、顏色、寬度、長度、批號、生產日期及廠家信息。 | ||||||||||||
| 儲存條件：應儲存在陰涼、干燥、清潔的庫房內，避免陽光直射及與化學品接觸。 | ||||||||||||
| 保質期：自生產之日起12個月。 | ||||||||||||
