<big id="joax7"></big> 本產品是由高純度鋁箔與聚酰亞胺薄膜（PI）經精密復合工藝制成的兩層結構鋁塑復合帶。產品兼具鋁箔優異的電磁屏蔽性、防潮性、阻隔性和PI薄膜優異的耐高低溫性、電氣絕緣性、耐輻射性、機械強度。復合層間結合牢固，加工性能優良。
| 1. 產品概述 Product Overview | ||||

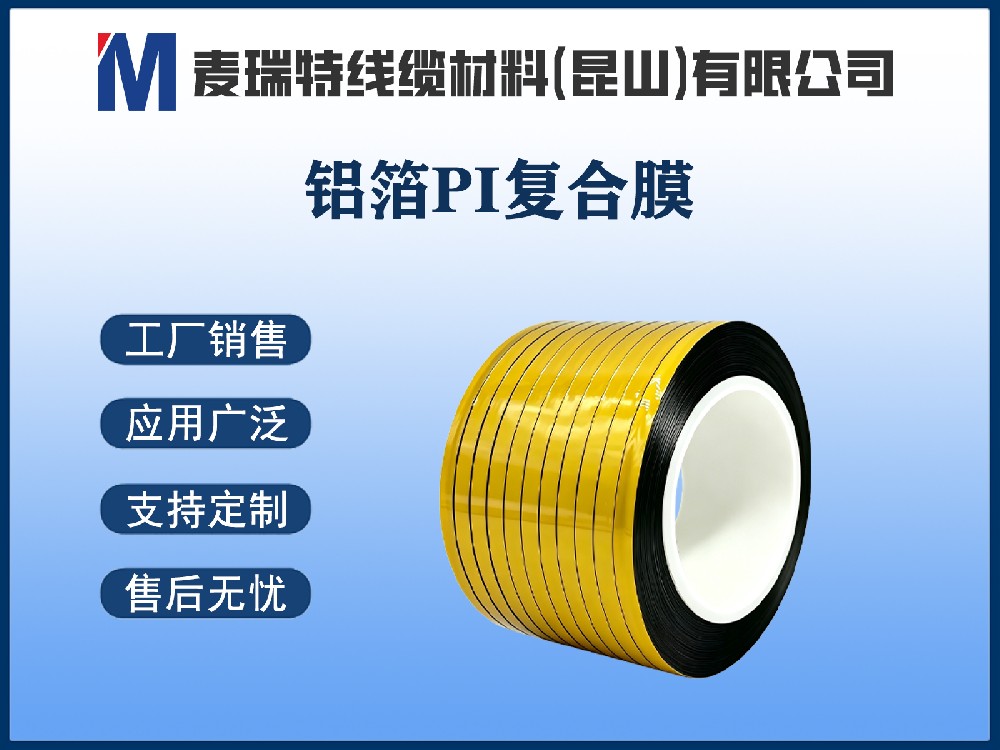

| 產品名稱：鋁箔PI復合膜 | ||||
| 英文名稱：Aluminum Foil Polyimide Composite Tape / PI/Al Composite Film | ||||
| 材質結構：鋁箔 (Al) + 聚酰亞胺薄膜 (PI) | ||||
| 結構形式：兩層復合結構（PI/Al） | ||||
| 描述：本產品是由高純度鋁箔與聚酰亞胺薄膜（PI）經精密復合工藝制成的兩層結構鋁塑復合帶。產品兼具鋁箔優異的電磁屏蔽性、防潮性、阻隔性和PI薄膜優異的耐高低溫性、電氣絕緣性、耐輻射性、機械強度。復合層間結合牢固，加工性能優良。 | ||||
| 主要功能：用于通信電纜、高頻數據傳輸線、航空航天導線的電磁屏蔽層、防潮層、絕緣層，對纜芯提供可靠的屏蔽、防潮和絕緣保護。 | ||||
| 2. 主要應用領域 Main Application Areas | ||||
| 高速數據傳輸線纜：QSFP、SFP等服務器內外連接線、高頻高速傳輸線纜的屏蔽層 | ||||
| 航空航天導線：高溫線纜絕緣與屏蔽、航天器內部連接線 | ||||
| 通信設備：5G基站高頻信號屏蔽、光模塊熱管理 | ||||
| 電子設備：柔性電路板（FPC）屏蔽層或補強材料、手機/電腦內部電磁屏蔽 | ||||
| 工業設備：電機、變壓器繞組絕緣、高溫傳感器保護 | ||||
| 鋰電池：電池電極保護、高溫絕緣 | ||||
| 3. 規格與物理機械性能 Specifications & Physical/Mechanical Properties | ||||
| 性能指標 | 規格值/要求 | |||
| 總厚度(μm) | 22 | 35 | 25 | 38 |
| 鋁箔厚度(μm) | 7 | 7 | 9 | 9 |
| PI厚度(μm) | 12 | 25 | 12 | 25 |
| 伸長率(±10%) | 30 | 30 | 30 | 30 |
| 抗張強度(MPa) | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 |
| 基重(g/m2) | 38±5 | 58±6 | 42±5 | 62±6 |
| 剝離強度(N/cm) ≥ | 6.3 | 6.3 | 6.3 | 6.3 |
| 注1：總厚度 = 鋁箔厚度 + PI厚度 + 膠層厚度（膠層約0.003-0.005mm），總厚度為理論估算值，實際以實測為準。 | ||||
| 注2：基重按鋁箔密度2.70 g/cm3、PI密度1.42 g/cm3、膠層密度1.0 g/cm3估算。 | ||||
| 4. 電氣與屏蔽性能 Electrical & Shielding Performance | ||||
| 性能指標 | 規格值/要求 | |||
| 表面電阻(Ω/sq) | ≤ 0.1 | |||
| 體積電阻率(Ω·cm) | ≥ 1 × 101? | |||
| 電磁屏蔽效能(dB) | ≥ 70（根據鋁箔厚度有所不同） | |||
| 介電強度（PI層） | ≥ 150 kV/mm | |||
| 5. 通用性能 General Properties | ||||
| 性能指標 | 規格值/要求 | 備注 | ||
| 長期耐溫性 | -269°C ~ +200°C（長期） | PI層提供優異耐溫性能 | ||
| 短期耐溫性 | +400°C（短期） | PI層提供優異耐溫性能 | ||
| 耐化學性 | 優異 | 耐大多數溶劑、油脂、弱酸弱堿 | ||
| 耐輻射性 | 優異 | 適用于核電站、航天等輻射環境 | ||
| 防潮性 | 優異 | 鋁箔層提供100%水汽阻隔 | ||
| 阻燃性 | UL94 V-0 | 不燃材料 | ||
| 6. 其他特性 Other Characteristics | ||||
| 外觀：PI面金黃色/琥珀色，光滑平整；鋁箔面銀白色/鋁本色，光潔平整，無針孔、裂紋、氧化斑點。 | ||||
| 顏色：PI面金黃色（標準）；鋁箔面鋁本色。 | ||||
| 柔韌性：良好，適用于繞包、縱包等加工方式。 | ||||
| 針孔數：鋁箔層針孔數極少，符合相關電纜標準要求。 | ||||
| 復合牢度：鋁箔與PI層間結合牢固，無分層現象。 | ||||
| 7. 包裝與儲存 Packaging & Storage | ||||
| 包裝形式：卷裝，內襯防潮塑料袋密封，外用紙箱或纏繞膜固定。 | ||||
| 卷芯內徑：76 ± 1 mm 或 52 ± 1 mm（可定制），最大外徑：≤ 600 mm。 | ||||
| 卷帶寬度：可根據客戶要求分切，最小寬度2mm，公差 ±0.1 mm。 | ||||
| 標識：注明產品名稱、規格、顏色、寬度、長度、批號、生產日期及廠家信息。 | ||||
| 儲存條件：應儲存在陰涼、干燥、清潔的庫房內，避免陽光直射及與化學品接觸。 | ||||
| 保質期：自生產之日起12個月。 | ||||
